Pernahkah Anda mengalami momen menjengkelkan saat ingin mengisi daya, lampu indikator pada portable charger malah berkedip merah? Masalah paling umum yang sering tidak dipahami pemilik kendaraan listrik adalah sistem pentanahan atau grounding yang tidak memadai. Banyak yang mengira pengisian daya mobil listrik sama sederhananya dengan mengisi baterai ponsel. Padahal, charger mobil listrik tidak berfungsi tanpa grounding dan perlu dikombinasikan antara MCB Dan ELCB karena alasan keamanan yang sangat krusial.
Mengapa Grounding Sangat Penting bagi EV?
Grounding bukan sekadar pelengkap, melainkan jalur pembuangan arus bocor. Oleh sebab itu, Jika jalur instalasi pengisian daya tidak memiliki sistem pembumian yang benar, perangkat pengisi daya akan mendeteksi adanya risiko keselamatan dan secara otomatis memutus aliran listrik.
Dampak Jika Charger Mobil Listrik Tidak Terhubung ke Arus Bumi
Berikut adalah beberapa hal yang terjadi jika Anda memaksakan pengisian daya tanpa jalur pembumian:
- Sistem memulai proses pengisian dengan memverifikasi “komukasi” antara kendaraan dan perangkat pengisi daya. Dalam hal ini, arus akan mengalis jika kedua perangkat telah menyelesaikan protokol handshake dengan sukses. Tanpa grounding, sensor pilot signal tidak akan memberikan lampu hijau untuk memulai pengisian.
- Risiko Kesetrum (Electric Shock): Tanpa jalur pembuangan, arus bocor bisa mengalir ke bodi mobil. Saat Anda menyentuh pintu kendaraan, Anda bisa terkena sengatan listrik.
- Kerusakan Komponen On-Board Charger (OBC): Fluktuasi tegangan tanpa stabilisasi grounding dapat memperpendek umur komponen elektronik internal mobil yang mahal.
Solusi Saat Pengisi Daya Charger EV Bermasalah
Jika Anda menemukan kendala di mana perangkat isi daya EV gagal beroperasi, jangan panik. Berikut adalah langkah-langkah yang bisa Anda ambil:
- Gunakan Jasa Teknisi Listrik: Pastikan instalasi rumah Anda memiliki nilai ground resistance di bawah 5 Ohm.
- Hindari Adapter Tanpa Pin Arus Bumi: Jangan menggunakan stopkontak modifikasi yang menghilangkan pin ketiga (ground).
- Teknisi wajib menyediakan sistem pentanahan yang memadai disetiap lokasi pengisian baru. Oleh sebab itu, segera pasang grounding sesuai standar guna mencegah kegagalan isolasi.
Catatan Penting: Beberapa model portable charger murah di pasaran mungkin memiliki fitur bypass grounding, namun menggunakan fitur ini sangat tidak disarankan karena berisiko menyebabkan kebakaran atau kerusakan permanen pada baterai mobil.
Singkatnya, sistem pembumian charger EV adalah syarat mutlak. Oleh sebab itu, Jika alat pengisian daya kendaraan listrik tidak aktif, periksalah kabel arde terlebih dahulu sebelum berasumsi ada kerusakan pada unit mobil. Investasi pada grounding yang baik adalah investasi untuk usia baterai dan keselamatan nyawa Anda.
Mengapa Grounding Saja Tidak Cukup?
Meskipun grounding sudah terpasang, ia hanyalah sebuah “jalan tol” bagi arus bocor untuk masuk ke bumi. Grounding tidak bisa menghentikan aliran listrik secara otomatis.
Untuk instalasi charger mobil listrik (Wallbox), standar teknis yang aman adalah:
- Sistem pembumian yang optimal memerlukan hambatan rendah agar dapat membuang arus gangguan dengan cepat.
- MCB dengan rating yang sesuai dengan daya charger (misal: 40A untuk wallbox 7,7kW).
- ELCB/RCCB Tipe B untuk perlindungan maksimal terhadap arus bocor AC maupun DC.
Mengingat pengisian daya EV adalah beban listrik “berat” yang berjalan selama berjam-jam, tanpa perlindungan berlapis ini, akan berisiko terjadi kerusakan pada modul On-Board Charger (OBC) mobil atau risiko kebakaran menjadi jauh lebih tinggi.
| Perangkat | Fungsi utama | Dampak jika tidak ada |
| Grounding | Jalur pembngan arus bocor | Charger tidak berfungsi |
| MCB | Melindungi panas beban berlebih/korsleting | Bisa terjadi korsleting |
| ELCB | Memutus arus saat ada kebocoran arus/anti setrum | Arus bocor terus mengalir bila body mobil ada setrum |
Apa Resikonya Jika Grounding Charger EV Tanpa ELCB?
Jika terjadi kerusakan isolasi di dalam mobil dan arus bocor ke bodi, grounding akan mencoba membuang arus tersebut ke tanah. Namun, jika kebocorannya besar dan tidak ada ELCB yang memutus arus:
- Tagihan listrik Anda akan membengkak tiba-tiba (karena listrik terus terbuang ke tanah).
- Arus bocor yang berlanjutan memicu overheating pada bagian penampang.
- Jika jalur grounding Anda kurang sempurna (misal: kabel kendor), bodi mobil tetap akan mengandung tegangan listrik yang berbahaya.
Sistem Pengisian Daya Mobil Listrik Perlu Ada Alat Proteksi
Berikut adalah penjelasan mengapa Anda membutuhkan keduanya untuk mendampingi sistem grounding:
1. Peran MCB (Miniature Circuit Breaker)
MCB berfungsi sebagai pelindung terhadap kelebihan beban (overload) dan hubungan arus pendek (korsleting).
- Cara Kerja: Jika charger mobil menarik arus lebih besar dari kapasitas kabel (misalnya kabel hanya kuat 16A tapi ditarik 20A), MCB akan “trip” atau memutus aliran.
- Hubungannya dengan Grounding: MCB tidak secara langsung memantau grounding. Akan tetapi, tapi ia melindungi kabel fasa dan netral agar tidak terbakar saat terjadi lonjakan arus.
2. Peran ELCB / RCCB (Earth Leakage Circuit Breaker)
ELCB adalah perangkat yang menjadi “pasangan jiwa” dari sistem grounding untuk menditeksi kebocoran arus :
- Cara Kerja: ELCB membandingkan arus yang keluar dari kabel fasa dan yang kembali melalui netral. Jika ada selisih (berarti ada arus yang bocor ke tanah melalui bodi mobil atau manusia), ELCB akan memutus aliran dalam hitungan milidetik.
- Penting untuk EV: Mobil listrik menggunakan arus searah (DC) untuk baterai. Oleh karean itu, sangat disarankan menggunakan ELCB Tipe A atau Tipe B karena mampu mendeteksi kebocoran arus DC, yang seringkali tidak terdeteksi oleh ELCB standar (Tipe AC) yang biasa ada di perumahan.
| Perangkat | Fungsi utama | Dampak jika tidak ada |
| Grounding | Jalur pembngan arus bocor | Charger tidak berfungsi |
| MCB | Melindungi panas beban berlebih/korsleting | Bisa terjadi korsleting |
| ELCB | Memutus arus saat ada kebocoran arus/anti setrum | Arus bocor terus mengalir bila body mobil ada setrum |
Tip Memilih Tipe ELCB yang Tepat (Sangat Krusial)
Banyak orang keliru menyamakan kebutuhan proteksi pengisian daya perangkat rumah tangga biasa. Faktanya, mereka sering kali memasang ELCB standar (Tipe AC/C) yang sebenarnya diperuntukkan bagi pompa atau pemanas air, mobil listrik, aturannya berbeda:
- Mengapa harus Tipe A atau B? Mobil listrik mengubah arus AC dari rumah menjadi DC untuk baterai. Proses ini bisa menghasilkan “arus sisa DC” (DC residual current). ELCB Tipe AC biasa akan “buta” terhadap arus ini dan gagal memutus aliran saat terjadi bahaya.
- Rekomendasi: Gunakan RCCB Tipe B. Dikarenakan, tipe Ini adalah standar emas untuk charger EV karena sanggup mendeteksi kebocoran arus AC, arus DC berdenyut, hingga arus DC murni.
Koordinasi MCB dan Penampang Kabel
Grounding yang bagus akan sia-sia jika kabel Anda kepanasan. Pastikan MCB dan kabel selaras dengan daya charger:
| Daya Charger | Arus Ampere | Rating MCB | Minimal penampang |
| 2.2 KW | 10A | 16A | 3×2.5mm2 |
| 3.7Kw | 16A | 20A | 3×2.5mm2 |
| 7.4Kw | 20A | 35A | 3x6mm2 |
| 7.7kw | 35A | 40A | 3x6mm2 |
| 11 kw (3Phase) | 16A (3Phase) | 20A (3Phase) | 4×2.5mm2 |

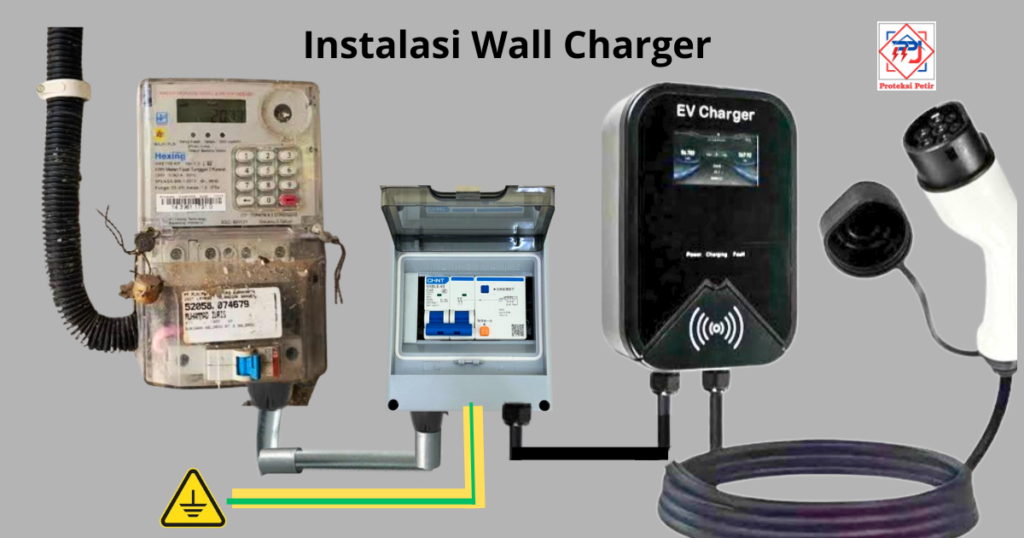

Skema Pemasangan Charger Mobil Listrik yang Ideal
Dalam papan panel (DB) Anda, urutannya harus seperti ini:
- Sumber Listrik Utama (PLN)
- MCB Utama
- ELCB/RCCB (Tipe B): Sebagai garda depan pendeteksi kebocoran.
- MCB Khusus: Anda masih bisa mengunakan instalasi rumah yang ada untuk pengisisan daya 2.2 KW. Meskipun demikian, kami menyarankan pasang KWH meter tersendiri jika kapasitas melampuai angka tersebut.
- . Kabel Grounding: Terhubung langsung dari terminal ground di charger ke batang pembumian (earth rod) di tanah.
Kesimpulannya: Sistem pentanahan adalah “jalur penyelamat”, sedangkan MCB dan RCCBO adalah “satpam otomatisnya”. Anda butuh ketiganya untuk pengisian daya yang aman.
